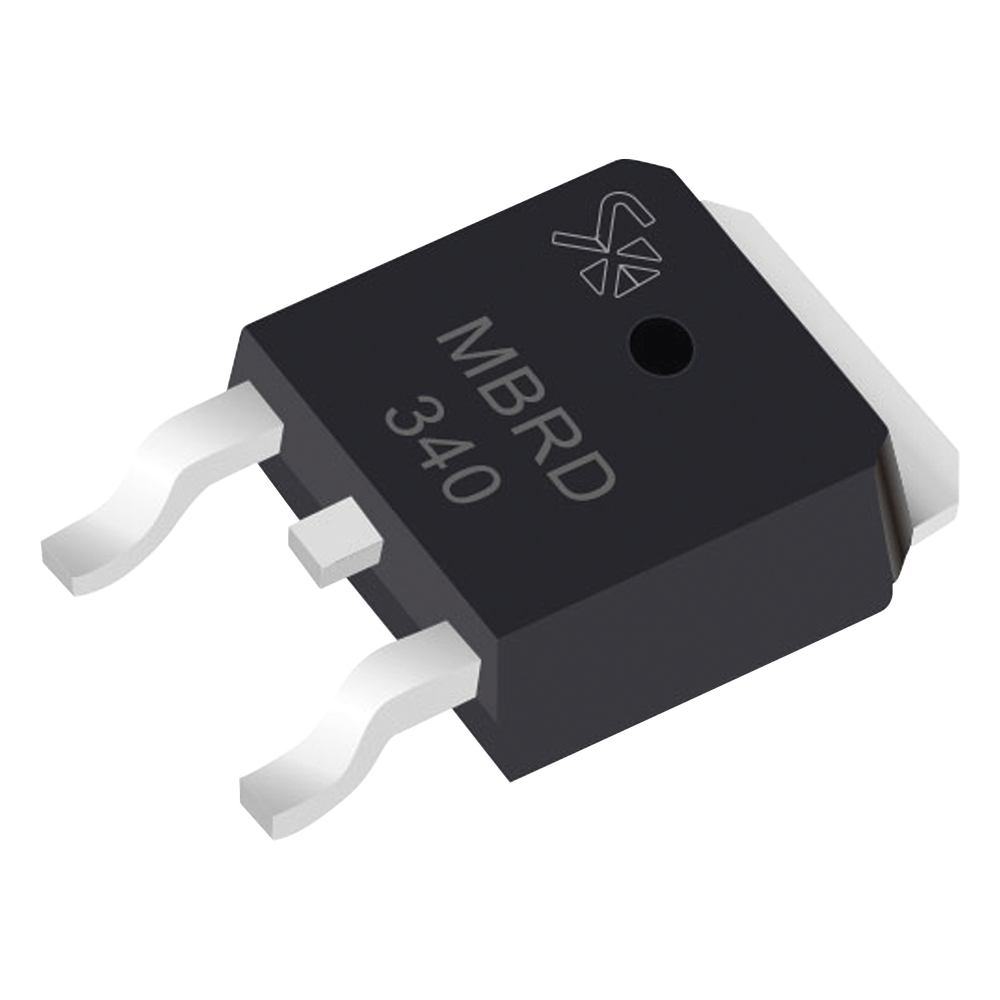

Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual

Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual

Precio habitual $ 102.67 MXN
Precio habitual Precio de oferta $ 102.67 MXN
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.
Cantidad

Envío desde México: llega en 3 a 9 días hábiles.

Pago seguro: tarjeta, PayPal o Mercado Pago. Precio con impuestos incluidos y factura CFDI.

¿Dudas? Pregúntanos por WhatsApp y te respondemos.

Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual (modelo 863-MBRD340G). Forma parte de nuestra línea de Radiocomunicación para comunicar a equipos de seguridad, obras, eventos y empresas. Precio con IVA incluido y existencias en México.

Características y especificaciones

Características Principales

  • Diodo Rectificador Schottky de 3 Amperios
  • Voltaje Inverso Pico Máximo (VRRM): 40V
  • Paquete DPAK para montaje superficial (SMD)
  • Tipo Anodo Dual
  • Diseñado para rectificación en fuentes de alimentación

Características Técnicas

  • Corriente promedio rectificada: 3A (TC = +125°C)
  • Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)
  • Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)
  • Corriente inversa de pico (IRRM): 1A (2μs, 1kHz)
  • Temperatura de unión: -65°C a +175°C

Características Eléctricas

  • Tensión directa máxima (VF): 0.6V (3A, +25°C)
  • Tensión directa máxima (VF): 0.625V (6A, +125°C)
  • Corriente inversa máxima (IR): 0.2mA (40V, +25°C)
  • Corriente inversa máxima (IR): 20mA (40V, +125°C)
  • Velocidad de conmutación extremadamente rápida
Características Mecánicas
  • Encapsulado: Epoxy moldeado
  • Peso: 0.4 gramos (aproximadamente)
  • Temperatura de soldadura: 260°C máximo por 10 segundos
  • Resistencia a ESD: Machine Model = C, Human Body Model = 3B
Características Térmicas
  • Resistencia térmica unión-caja (RθJC): 6°C/W
  • Resistencia térmica unión-ambiente (RθJA): 80°C/W
  • Requiere disipación adecuada según condiciones de operación
Opciones de Empaque
  • 75 unidades por barra
  • 1,800 unidades en cinta y carrete
  • 2,500 unidades en cinta y carrete

Aplicaciones Típicas

  • Fuentes de alimentación de conmutación
  • Inversores
  • Circuitos de protección y direccionamiento
  • Circuitos de conmutación inductiva
  • Sistemas automotrices (con sufijos NRVBD y SBRD)

Especificaciones de Seguridad

  • Cumple con RoHS
  • Libre de plomo y halógenos
  • Calificado AEC-Q101 para aplicaciones automotrices
  • Capaz de PPAP
  • No recomendado para aplicaciones médicas críticas

Consideraciones de Diseño

  • Requiere disipación térmica adecuada
  • Velocidad de conmutación dv/dt: 10,000 V/μs
  • Requiere validación de parámetros típicos por aplicación
  • Cumple con estándares JEDEC TO-252
  • Requiere verificación de disipación de potencia
